优势特点：CPC滑块HR15FN属于高组装系列直线导轨，组合高度为24mm，滑块安装孔为30*38mm。由于铜球受到对称四点束制，可同时载受四周各方向的负荷，且几乎无偏移现象发生，因此刚性更强能维持高精度。

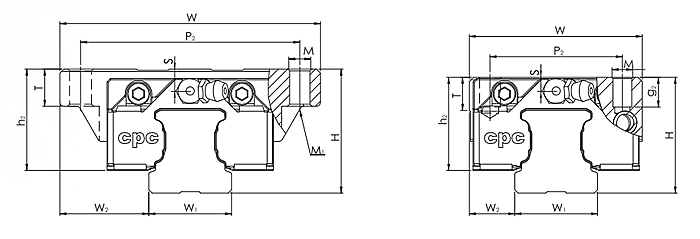

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| HR15FN | 24 | 16 | 15 | 15 | 60 | 7.5×4.5×5.3 | 47 | 56.1 | 39.5 | 20.1 | 30 | 38 | 4.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HR15FN | M5×7 | - | 4 | 7 | 9.0 | 17.5 | 140 | 100 | 100 | 180 | 1290 |
手把手教你安装台湾CPC直线导轨HR15FN的方法
线性导轨就是我们平常称的直线导轨，台湾一般称为线性导轨或者是线性滑轨。那么这么精密的零件怎么安装呢？好安装吗？下面东莞市创威达五金机电有限公司手把手教你安装CPC直线导轨HR15FN吧！
一、在安装之前必须要将机械安装面上的毛边、杂质、污物以及表面的划痕进行清除。
二、将滑轨轻轻地安置在床台上，轻拧紧装派配螺丝，使滑轨的基准面与安装面可以轻轻地靠紧。CPC的线性导轨两面都是基准面，不需要特殊的参考记号。
三、按照顺序把滑轨的定位螺丝拧紧，让轨道跟横向的安装面紧密的相接在一起。
四、使用扳手将装配的螺丝拧紧，拧的顺序是从中间开始向端部顺序的拧紧，这样安装会更加牢固。
五、用扭力扳手，按照规定的扭矩把滑轨的定位螺丝慢慢地拧紧。
其实安装CPC直线导轨HR15FN没有想象中的那么麻烦，只不过在安装中要小心、仔细，切记需要拧螺丝的地方一定要拧紧，这样使用时才能更安全。
