优势特点：CPC线轨HR20FL属于高组装系列直线导轨，组合高度为30mm，滑块安装孔为40*53mm。直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。

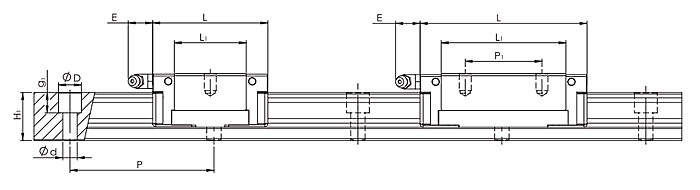

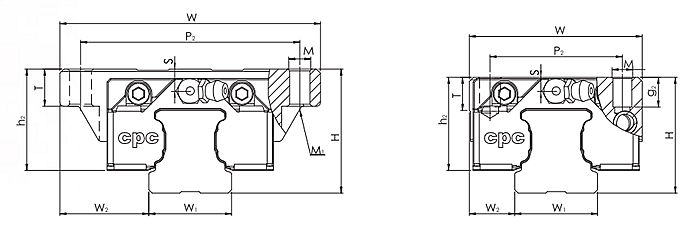

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| HR20FL | 30 | 21.5 | 20 | 20 | 60 | 9.5×6×8.5 | 63 | 90.2 | 72 | 24.5 | 40 | 53 | 12 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HR20FL | M6×9 | M5 | 5.5 | 9 | 20.8 | 43.3 | 430 | 420 | 420 | 496 | 2280 |
台湾CPC线性滑轨HR20FL的摩擦不可避免
在绝大多数情况下，流体润滑只限于边界区域，由金属接触而产生的直接摩擦是无法避免的，在这种摩擦中，大量的能量以摩擦损耗被浪费掉了。
大多数情形下只需脂润滑就充足了，这使得在机床的润滑体系计划及利用维护方面都变得特别很是轻易转动CPC线性滑轨HR20FL的滑块与导轨间为微间隙或负间隙，因而可以极大进步导轨的总体刚性和活动精度。允许负荷大)G滑块和导轨精密共同成一总体，刚性大，四偏向等负荷，是以具备较大的负荷承载本领。维护保养轻便CPC创新设计的E2自润模块产物联合可拆换式的观点，使得CPC线性滑轨HR20FL可延伸其维护周期。E2自润模组拥有节流本钱、干净环保的特色，安置机动、拆装轻易且易于维护，透明油箱计划可随时检视油量，并可选用响应的润滑油。可在非凡情况如粉尘、恶劣天色和用水情况下利用。
CPC E2自润模组不单可以增长使用者维护上的便利性，并且其模组化的计划更可以让客户直接采办E2自润模组套件安置到滑块上，便可到达润滑零件的功效。机器计划高效率化因转动直线导轨里的钢珠孕育发生弹性变形而接收安置面偏差从而可以低落导轨安置根本面的平整度请求，低落机械加工本钱。线性导轨具备将安置导轨的底子加工及组装时孕育发生的垂直度、平面度、交叉度等校直偏差平均化后举行接收的特征。因此采纳直线导轨可以大大进步机器计划的效力。
滚动面的摩擦损耗也相应减少，故能使CPC线性滑轨HR20FL系统长期处于高精度状态。
