优势特点：CPC滑块ER25MN属于高组装系列直线导轨，组合高度为36mm，滑块安装孔为35*35mm。为了保证机器有较高的加工精度，要求其导轨、直线具有较高的导向精度和良好的运动平稳性。

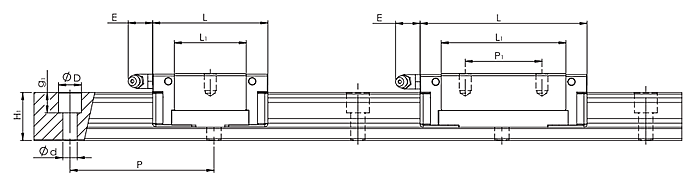

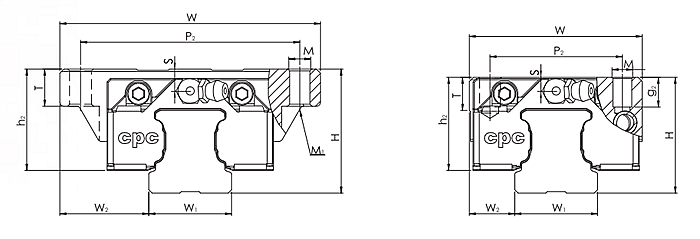

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| ER25MN | 36 | 12.5 | 23 | 23 | 60 | 11×7×9 | 48 | 80.2 | 60 | 29.6 | 35 | 35 | 12 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| ER25MN | M6×9 | - | 8 | 8 | 18.8 | 36.4 | 410 | 300 | 300 | 432 | 3020 |
台湾CPC直线导轨ER25MN在安装之前要做的五项准备
一、CPC直线导轨ER25MN机台水平的校正。要求：用两个等高量块和一大理石量尺放在安装基面上，放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。
二、CPC直线导轨ER25MN安装基面粗糙度，平面度，直线度以及外观的检查。要求：当水平调试好以后，必须用激光干涉仪测量出主直线导轨安装基面(我们通常以靠右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。粗糙度要求1.6，外观无铸造缺陷。
三、CPC直线导轨ER25MN安装基面与导轨侧基准安装面的倒角处理。要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安装不良或者会干涉滑块。
四、CPC直线导轨ER25MN安装基面锁紧螺纹孔的加工。要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm；为保证高精度的螺孔加工，要求选用数控设备定位加工。
五、开箱后直线导轨的检查。要求：检查直线导轨是否有合格证，有否碰伤或锈蚀，将防锈油清洗干净，清除装配表面的毛刺、撞击突起物及污物等。
