HRC重载导轨

HRC20FN

  • 产品品牌:台湾CPC
  • 产品型号:HRC20FN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:524 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:CPC直线滑轨HRC20FN属于重载系列直线导轨,组合高度为30mm,滑块安装孔为40*53mm。直线导轨与平面导轨一样,有两个基本元件;一个作为导向的为固定元件,另一个是移动元件。

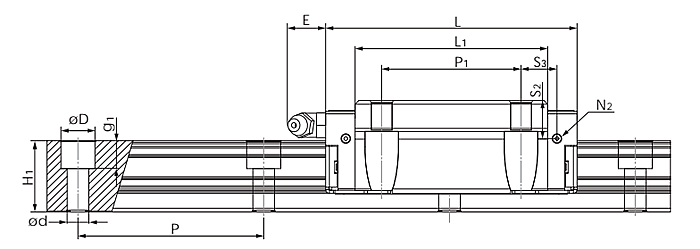

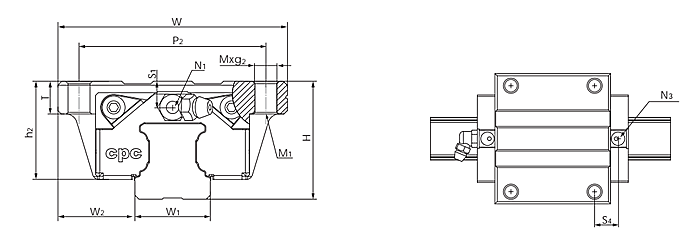

型号 组装尺寸 导轨尺寸(mm) 滑块尺寸(mm)
H W2 W1 H1 P D×d×g1 W L L1 h2 P1 P2 M×g2 M1  T  N1
HRC20FN 30 21.5 20 20 60 9.5×6×8.5 63 69 52 25 40 53 M6×10 M5 10 M3×7.5
型号 滑块尺寸(mm) 额定负荷(KN) 静扭矩(Nm) 重量
N2 N3 E S1 S2 S3 S4 C Co Mro Mpo Myo 滑块(g) 导轨(g/m)
HRC20FN M3×5.5 P4 10 6 9.4 9 9.7 17.1 30.0 325 230 230 396 2280



使用台湾CPC直线滑轨HRC20FN的注意事项及保养

      首先使用直线导轨应注意以下事项:

    1、保持CPC直线滑轨HRC20FN及其周围环境的清洁即使肉眼看不见的微笑灰尘进入导轨,也会增加线轨的磨损,振动和噪声。

    2、CPC直线滑轨HRC20FN使用合适、准确的安装工具尽量使用专用工具,极力避免使用布类和短纤维之类的东西。

    3、CPC直线滑轨HRC20FN在使用安装时要认真仔细,不允许强力冲压,不允许用锤直接敲击导轨,不允许通过滚动体传递压力。

    4、防止CPC直线滑轨HRC20FN的锈蚀,直接用手拿取导轨时,要充分洗去手上的汗液,并涂以优质矿物油后再进行操作,在雨季和夏季尤其要注意防锈。

    因而在使用时要求有相当地慎重态度,即变是使用了高性能的CPC直线滑轨,如果使用不当,也不能达到预期的性能效果,而且容易使导轨损坏。 不过,在某种特殊的操作条件下,导轨可以获得较长于传统计算的寿命,特别是在轻负荷的情况下。这些特殊的操作条件就是,当滚动面(轨道及滚动件)被一润滑油膜有效地分隔及限制污染物所可能导致的表面破坏。事实上,在理想的条件下,所谓永久导轨寿命是可能的。

  润滑保养:脂润滑有预先在密封型直线滑轨中充填润滑脂的密封方式,以及在外壳内部充填适量润滑脂,每隔一段时间进行补充或更换的充填供脂方式。此外,对有多处导轨需要润滑的机械,还采用管道连接至各润滑处的集中供脂方式。脂润滑可做到充填一次润滑脂后长时间不需补充,而且其密封装置的结构也较简单,因此使用广泛。油润滑相对来说比较简单。经常润滑可以大大提高导轨的使用寿命。
