优势特点：CPC线轨HRC15FN属于重载系列直线导轨，组合高度为24mm，滑块安装孔为30*38mm。直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |

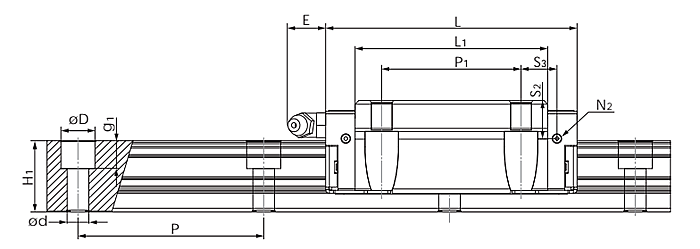

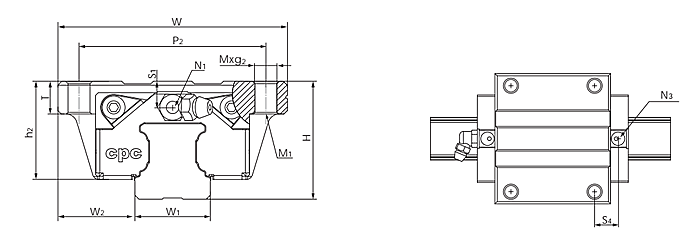

| HRC15FN | 24 | 16 | 15 | 15 | 60 | 7.5×4.5×5.3 | 47 | 55.5 | 40.3 | 20.7 | 30 | 38 | M5×7 | M4 | 7 | M3×6.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC15FN | M3×6 | P3 | 3.5 | 4.5 | 7.5 | 7.8 | 8.9 | 9.9 | 17.5 | 140 | 105 | 105 | 190 | 1290 |
台湾CPC直线导轨滑块HRC15FN的作用和设计要求
当运动件沿着承导件作直线运动时，承导件上的导轨起支承和导向的作用，即支承运动件和保证运动件在外力（载荷及运动件本身的重量）的作用下，沿给定的方向进行直线运动。对导轨的要求如下：
1、CPC直线导轨滑块HRC15FN一定的导向精度。导向精度是指运动件沿导轨移动的直线性，以及它与有关基面间的相互位置的准确性。
2、CPC直线导轨滑块HRC15FN运动轻便平稳。工作时，应轻便省力，速度均匀，低速时应无爬行现象。
3、CPC直线导轨滑块HRC15FN良好的耐磨性。导轨的耐磨性是指导轨长期使用后，能保持一定的使用精度。导轨在使用过程中要磨损，但应使磨损量小，且磨损后能自动补偿或便于调整。
4、CPC直线导轨滑块HRC15FN足够的刚度。运动件所受的外力，是由导轨面承受的，故导轨应有足够的接触刚度。为此，常用加大导轨面宽度，以降低导轨面比压；设置辅助导轨，以承受外载。
5、CPC直线导轨滑块HRC15FN温度变化影响小。应保证导轨在工作温度变化的条件下，仍能正常工作。
6、CPC直线导轨滑块HRC15FN结构工艺性好。在保证导轨其它要求的前提下，应使导轨结构简单，便于加工、测量、装配和调整，降低成本。
不同设备的导轨，必须作具体分析，对其提出相应的设计要求。必须指出，上述六点要求是相互影响的。
