AR低组装导轨

AR25MS

  • 产品品牌:台湾CPC
  • 产品型号:AR25MS
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:208 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:CPC导轨AR25MS属于低组装系列直线导轨,组合高度为33mm,滑块安装孔为35mm。安装导轨前,要先用油石打去轨道底座安装面和侧面安装面上的毛边和毛刺。

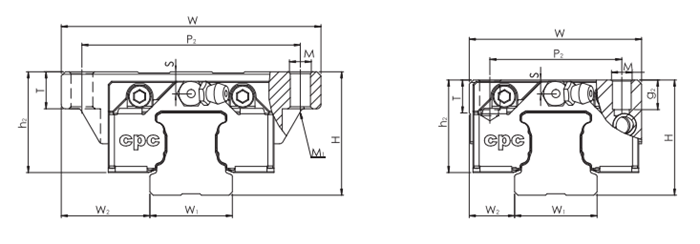

型号 组装尺寸 导轨尺寸(mm) 滑块尺寸(mm)
H W2 W1 H1 P D×d×g1 W L L1 h2 P1 P2 E
AR25MS 33 12.5 23 23 60 11×7×9 48 57.2 37 26.6 - 35 12
 型号  滑块尺寸(mm) 额定负荷(KN) 静扭矩(Nm) 重量
M×g2 M1 S T C Co Mro Mpo Myo 滑块(g) 导轨(g/m)
 AR25MS  M6×9 - 5 8 12.3 21.2 220 110 110 285 3020


台湾CPC直线导轨AR25MS的刚性怎么选型

       钢珠或滑块刚性---直线导轨接受负荷时。滑轨等在容许负荷范围内发生弹性变形,这是负荷与变位量之比率就是刚性值,直线导轨随着预压量之增加刚性也增加,对于直线导轨的4方向等负荷型来讲,预压的效果能坚持外部负荷增大至预压负荷的2.8倍时为止。

       CPC直线导轨AR25MS可以借由施加预压来提高刚性,而预压是利用调整负向间隙,使钢珠与沟槽之间产生负向间隙,预先施于内部负荷,所以在进行寿命计算时,必须将其预压负荷考虑进去假如工作的负荷,所以预压增大寿命会减少,直线导轨的预压等级分为以下几种,其中C值为基本额定负荷。

       第一、轻预压Z0,预压力控制在0-0.02C之间,适用条件在负荷、振动以及冲击小的设备,精度要求较低,以及要求高、顺畅度的设备当中。通常会应用在半导体制造设备、医疗设备、冲压机、焊接机、各种机器人、自动包装机、一般工业机械的XY轴、工业交换装置、各种材料供给装置、其它小型直线滑动装置上面较为之多。

       第二、中预压Z1,预压力控制在0.03C-0.05C之间,适用条件在轻负荷高精度设备或者是单轴使用的设备。通常会应用在工作台进给轴、NC车床、自动涂装机、工业机器人、一般工业机械的Z轴、印刷线路板的打孔机、电火花加工机、测定器、精密XY平台上面较为之多。

       第三、重预压Z1,预压力控制在0.06C-0.08C之间,适用条件在重负荷高精度的设备或者是高振动、大冲击且要求高刚性的设备,通常应用在机械加工中心、NC车床、铣床、立式货横式镗床、工作机械的Z轴上面较为之多。

       CPC导轨AR25MS属于低组装系列直线导轨,组合高度为33mm,滑块安装孔为35mm。安装导轨前,要先用油石打去轨道底座安装面和侧面安装面上的毛边和毛刺。
