优势特点：CPC直线导轨AR15FN属于低组装系列直线导轨，组合高度为24mm，滑块安装孔为26*41mm。直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。

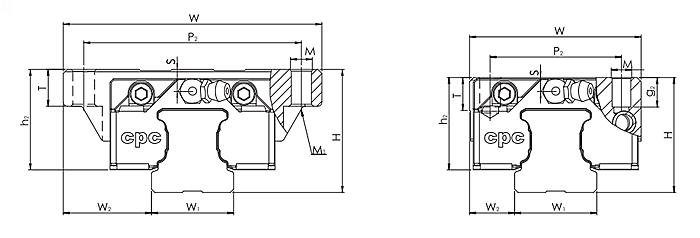

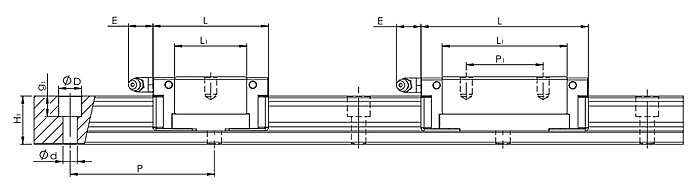

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| AR15FN | 24 | 18.5 | 15 | 15 | 60 | 7.5×4.5×5.3 | 52 | 56.1 | 39.5 | 20.1 | 26 | 41 | 4.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| AR15FN | M5×7 | M4 | 4 | 7 | 9.0 | 17.5 | 140 | 100 | 100 | 180 | 1290 |
台湾CPC直线导轨AR15FN维修方法
如垂直安装CPC直线导轨AR15FN时请特别留意滑块的滑落，如滑块不慎滑落，请立即找CPC授权的公司进行协助。
产品请务必使用在清洁的环境中，并在产品外头加装保护罩，以防止灰尘和金属粉尘的进入，进而影响产品精度与使用寿命。
产品如使用在恶劣环境中，如具腐蚀性的环境，CPC也提供磷酸皮膜或镀硬铬处理，请咨询CPC授权的公司。
请勿使用在高于摄氏80度的环境中（耐热规格除外），以免损环产品之密封件，进而缩短使用寿命。
