AR15FS

  • 产品品牌:台湾CPC
  • 产品型号:AR15FS
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:403 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:CPC滑块AR15FS属于低组装系列直线导轨,组合高度为24mm,滑块安装孔为41mm。为了支撑机床的工作部件,一套直线导轨至少有四个支架。用于支撑大型的工作部件,支架的数量可以多于四个。

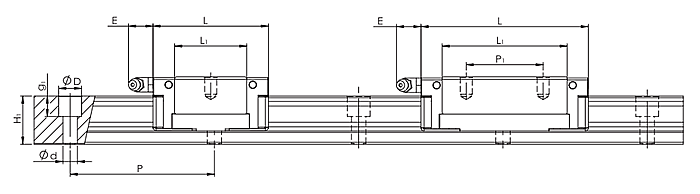

型号 组装尺寸 导轨尺寸(mm) 滑块尺寸(mm)
H W2 W1 H1 P D×d×g1 W L L1 h2 P1 P2 E
AR15FS 24 18.5 15 15 60 7.5×4.5×5.3 52 40.8 24.2 20.1 - 41 4.5
型号 滑块尺寸(mm) 额定负荷(KN) 静扭矩(Nm) 重量
M×g2 M1 S T C Co Mro Mpo Myo 滑块(g) 导轨(g/m)
AR15FS M5×7 M4 4 7 6.4 10.8 80 40 40 120 1290



台湾CPC线性滑轨AR15FS的安装要求

       线性滑轨与平面导轨一样,有两个基本元件;一个作为导向的为固定元件,另一个是移动元件。由于线性滑轨是标准部件,对机床制造厂来说,唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。当然,为了保证机床的精度,床身或立柱少量的刮研是必不可少的,在多数情况下,安装是比较简单的。

      用两个等高量块和一大理石量尺放在安装基面上,放上精密的水平仪调试底座水平,要求是底座中凸(2~3格)。CPC线性滑轨AR15FS安装基面粗糙度,平面度,直线度以及外观的检查。

      当水平调试好以后,必须用激光干涉仪测量出主CPC线性滑轨AR15FS安装基面,我们通常以靠近右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm,全行程直线度允许中凸0.03mm。粗糙度要求1.6,外观无铸造缺陷。

      CPC线性滑轨AR15FS安装基面与导轨侧基准安装面的倒角处理。要求:倒角半径小于或等于3.5mm,若发现倒角过大或凸出,应及时采用油石和锉刀处理,否则会造成导轨精度的安裝不良或者会干涉thk滑块。

      导轨工作台是装有两条滚动线性滑轨,每条导轨上有两个滑块,以保证移动的稳定性。校直的两个目标:一.基准导轨达的直线度误差达在到规定范围内; 二.两条导轨之间的平行度误差达到规定值。

上一篇:AR15MN

下一篇:AR15FN
