优势特点：CPC滑块MR9ML属于微型系列直线导轨，组合高度为10mm，滑块安装孔为16*15mm。机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。

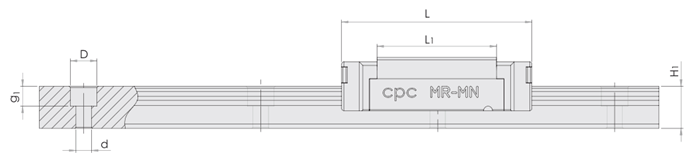

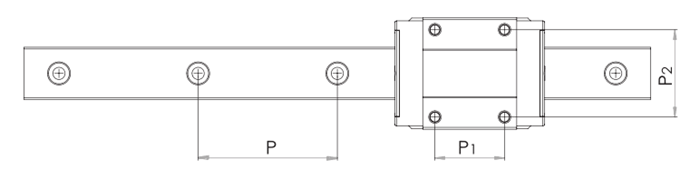

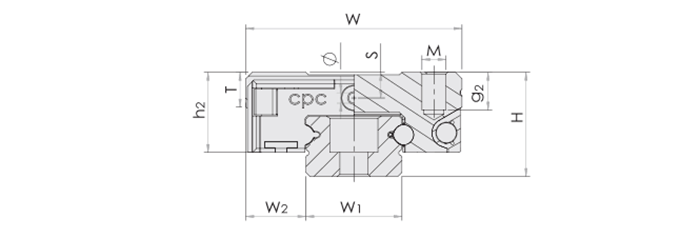

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | |
| MR9ML | 10 | 5.5 | 9 | 5.5 | 20 | 6×3.5×3.5 | 20 | 40.9 | 30.8 | 7.8 | 16 | 15 |

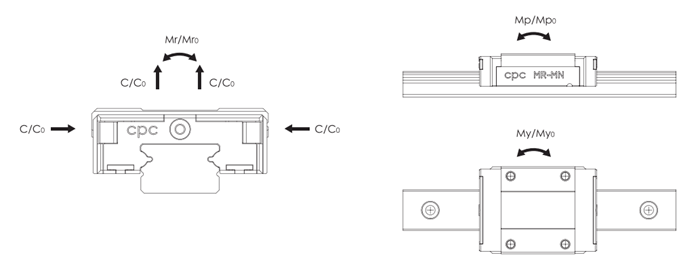

| 型号 | 滑块尺寸(mm) | 额定负荷(N) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | ∅ | S | T | C100B(dyn） | Co（stat） | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| MR9ML | M3×3.0 | 1.3 | 2.2 | 3.3 | 2135 | 3880 | 18.2 | 12.4 | 12.4 | 28 | 301 |
负荷力是依据ISO14728计算得之，额定寿命定义不同时额定动负荷比较：C50B=1.26×C100B
CPC直线导轨你不可不知的五点知识
1、 CPC直线导轨的精度等级：一般直线导轨副的精度分为普通级、高级、精密级、超精密级和超高精密级五种。 主要检测指标一般有三个，一是滑块C面对滑轨A面的平行度，二是滑块D面对滑轨B面的平行度，三是行走平行度，所谓行走平行度是指将直线导轨固定在基准座平面上，使滑块沿行程行走时，导轨与滑块基准面之间的平行度误差。
2、CPC直线导轨的预压力：所谓预压力是预先给予钢珠负荷力，利用钢珠与珠道之间负向间隙给予预压，这样能够提高直线导轨的刚性和消除间隙。按照预压力的大小可以分为不同的预压等级。预压力从有间隙到0。13C不等。C值为动额定负荷。在选用的过程中可以根据计算结果随时返回到前面的步骤进行重新选择和设定。计算滑块最大负荷时要确认选用的直线导轨静安全系数应该超过推荐表中所列值。如果所选用的直线导轨副刚性不足，可以提高预压力，加大选用尺寸或增加滑块数来提高刚性。
3、CPC直线导轨的额定寿命：所谓额定寿命是指一批相同的产品，在相同的条件及额定负荷下，有90%未曾发生表面剥离现象而达到的运行距离。直线导轨副使用钢珠作为滚动体的额定寿命，在基本动额定负荷下为50km。
4、CPC直线导轨的基本静额定负荷(Co)：所谓基本静额定负荷是指在负荷方向和大小均等的状态下，在受到最大应力的接触面处，钢珠与滚道表面的总永久变形量恰为钢珠直径万分之一时的静负荷。由于在机械加工方面的精度要求愈来愈高，使得对加工机械上的重要零组件直线导轨的精度等级划分也越来越细。
5、CPC直线导轨基本动额定负荷(C)：所谓基本动额定负荷是指一批相同规格的直线导轨副，在负荷方向和大小均等的状态下，经过运行50km后，90%的直线导轨其滚道表面不产生疲劳损坏(剥离或点蚀)时的最高负荷。
CPC滑块MR9ML属于微型系列直线导轨，组合高度为10mm，滑块安装孔为16*15mm。机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。
CPC滑块MR9ML属于微型系列直线导轨，组合高度为10mm，滑块安装孔为16*15mm。机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。
