优势特点：CPC滑块HRC55MN属于重载系列直线导轨，组合高度为80mm，滑块安装孔为75*75mm。直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

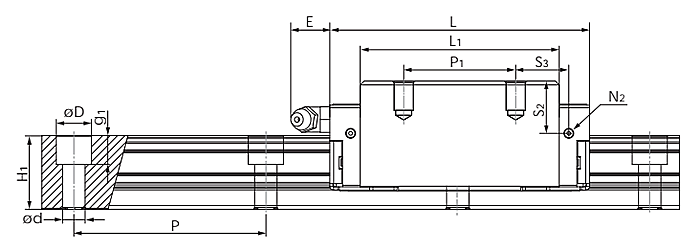

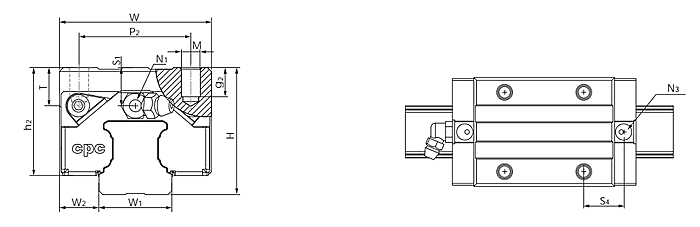

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC55MN | 80 | 23.5 | 53 | 46 | 120 | 24×16×18 | 100 | 155.6 | 118.6 | 68 | 75 | 75 | M12×24 | - | 16 | PT1/8×14.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC55MN | M6×12.5 | P5 | 14 | 22 | 29.5 | 28.5 | 29.5 | 103.4 | 173.1 | 5030 | 3120 | 3120 | 4780 | 14060 |
台湾CPC滑轨滑块HRC55MN的预压
CPC滑轨滑块的预压分为重预压，中预压，轻预压，无预约四种预压方式，预压主要通过钢珠调整。通过调节预压，对我们直线导轨的精度有利。
CPC滑轨滑块HRC55MN的径向间隙，对运行精度，耐负荷性能及刚性都有明显影响，因此根据用途适当地选择间隙是很重要的一般，考虑到因往复运动而产生的震动冲击，选择负间隙，对使用寿命及精度都会带来好的效果。
调预压的方式为更换钢珠之大小，一般调整预压的工作皆必须在原厂完成，若客户想自行调整预压，请与原厂联络相关技术事宜。
因滑块中事前作了内部负荷，考虑预压时的负荷大小与寿命---直线导轨中施加预压（中预压）使用时。有必要考虑预压负荷进行寿命计算。
