优势特点：CPC线轨HRC55FN属于重载系列直线导轨，组合高度为70mm，滑块安装孔为95*116mm。线性滑轨具有互换性，可分别更换滑块或滑轨甚至是线性滑轨组，机台即可重新获得高精密度的导引。

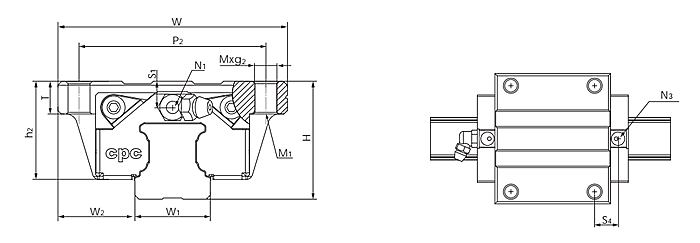

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC55FN | 70 | 43.5 | 53 | 46 | 120 | 14×16×18 | 140 | 155.6 | 118.6 | 58 | 95 | 116 | M14×20 | M12 | 20 | PT1/8×14.5 |

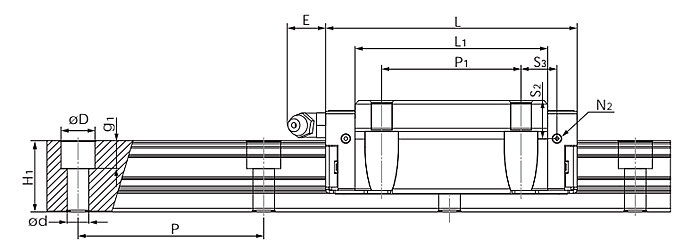

| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC55FN | M6×12.5 | P5 | 14 | 12 | 19.5 | 28.5 | 29.5 | 103.4 | 173.1 | 5030 | 3120 | 3120 | 5260 | 14060 |
台湾CPC线性滑轨HRC55FN损耗关系到什么
CPC线性滑轨HRC55FN的安装和维护，应注意方法，线性滑轨应安装在平面上，可以达到更好的效果，这样比较适合元件的滑动，利用线性滑轨，可以完成很多种工作。
CPC线性滑轨HRC55FN系统的牢靠元件(导轨)的底子功能仿佛轴承环，安设钢球的支架，形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的事变部件，一套线性滑轨至少有四个支架。用于支撑大型的事变部件，支架的数量可以多于四个。机床的事件部件挪动时，钢球就在支架沟槽中轮回举动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的操纵寿命。为了排除支架与导轨之间的间隙，预加负载能前进导轨系统的稳定性，预加负荷的获得。是在导轨和支架之间安设超尺寸的钢球。钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，划分装到导轨上，预加负载的大小，取决于感召在钢球上的作用力。假若感导在钢球上的作用力过大，接受预加负荷时间过长，导致支架活动阻力增强，就会出现平衡沾染感动标题；为了前进系统的灵敏度，镌汰勾当阻力，相应地要减少预加负荷，而为了前进勾当精度和精度的保持性，恳求有足够的预加负数，这是抵触的两方面。
CPC线性滑轨HRC55FN的安装，应该注意方向及位置，线性滑轨使用的时间长了，会出现不同程度的磨损，钢球上的作用力就会减弱，这时候就要更换导轨了。
