HRC重载导轨

HRC45ML

  • 产品品牌:台湾CPC
  • 产品型号:HRC45ML
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:199 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

产品介绍/参数

优势特点:CPC导轨HRC45ML属于重载系列直线导轨,组合高度为70mm,滑块安装孔为80*60mm。直线导轨副的选用必须根据使用条件、负载能力和预期寿命选用。

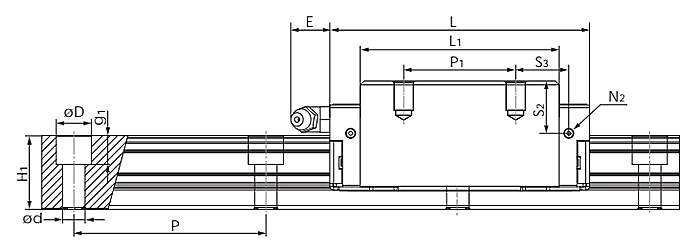

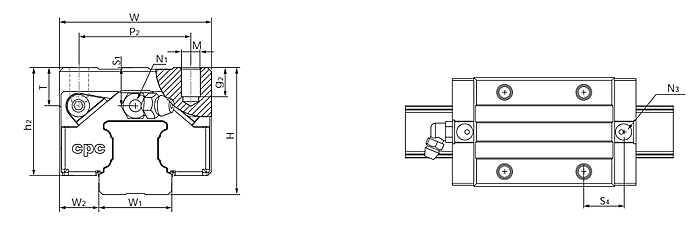

型号 组装尺寸 导轨尺寸(mm) 滑块尺寸(mm)
H W2 W1 H1 P D×d×g1 W L L1 h2 P1 P2 M×g2 M1  T  N1
HRC45ML 70 20.5 45 39 105 20×14×17 86 171.5 138.5 60.7 80 60 M10×20 - 14 PT1/8×12.5
型号 滑块尺寸(mm) 额定负荷(KN) 静扭矩(Nm) 重量
N2 N3 E S1 S2 S3 S4 C Co Mro Mpo Myo 滑块(g) 导轨(g/m)
HRC45ML M6×10.5 P5 14 21.1 28.1 35 35 89.5 169.1 4430 3460 3460 4060 10530



台湾CPC导轨滑块HRC45ML两者不同零部件的用途

       随着工业创新科技的发展,我国制造生产水平得到提升,在原有的基础上面,对品质方面有了很大的提高,这对我们后续做贸易提供有利的帮助。将更好的自动化经济效益,带动市场的高速发展。从2016深圳机械展了解到,目前绝大部分的数控设备都离不开一个核心部件,那就是“直线导轨”,毫无疑问推动它们的运行、实现高精度系数必须要借助其才能够实现。那么真正意义上的作用是怎样的呢?下面跟随我们东莞创威达五金机电有限公司一起来探索吧!

       第一者、滑块:CPC导轨滑块HRC45ML在使用过程中,最大的特点应该是其能够进行较快速的运动,从而呈现出是直线型的,这点功能的实现完全需要依靠滑块,所以滑块对于直线导轨来说,属于不可缺失的元动部件之一,假设直线导轨中没有滑块的存在,那么其在运动上的轨迹将会出现曲线型势,这种情况相对于机械设备的使用是及其不便的,因为基本上所有的机械设备在运动中要求的都是直线形式的运动,如此一来才能够更好的将其精度进行掌控。

       第二者、固定式的元件:其最大的作用就是为了CPC导轨滑块HRC45ML在运动上提供正确的方向,固定元件的主要材质一般为粹硬钢,在将固定元件安装于平面上之前,还需要对其进行反复式的摩擦处理,并且对于摩擦的精度要求是非常高的,在直线导轨的表面上,还需要留有沟槽为滑动的元部件依次来进行运动操控,所以其在横截面的结构与形状上相对表现的比较复杂。我们工程师还提到一点,沟槽在形状上并没有任何较为严格的规定,况且数量也不是完全统一的,相对于沟槽上的数量要求,以及形状、机构等,还需要根据安装机械设备的加工要求来决定。
