HRC重载导轨

HRC25FL

  • 产品品牌:台湾CPC
  • 产品型号:HRC25FL
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:502 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:CPC直线导轨HRC25FL属于重载系列直线导轨,组合高度为36mm,滑块安装孔为45*57mm。标准配备之端面密封片设计,可有效构成密闭防尘,提高产品寿命,并减低润滑液损耗,确保长时间润滑效果。特殊设计之密封唇,能兼顾低摩擦力,不影响运行顺畅度。

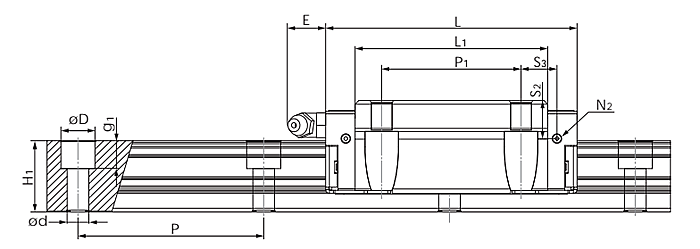

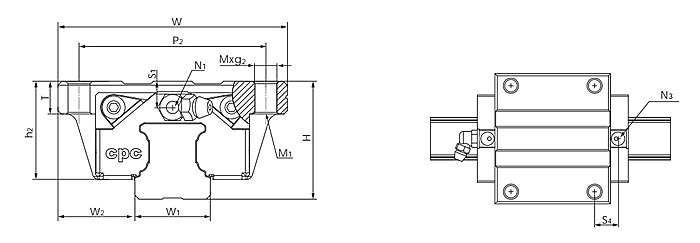

型号 组装尺寸 导轨尺寸(mm) 滑块尺寸(mm)
H W2 W1 H1 P D×d×g1 W L L1 h2 P1 P2 M×g2 M1  T  N1
HRC25FN 36 23.5 23 23 60 11×7×9 70 105 86 30 45 57 M8×12 M6 12 M6×7.5
型号 滑块尺寸(mm) 额定负荷(KN) 静扭矩(Nm) 重量
N2 N3 E S1 S2 S3 S4 C Co Mro Mpo Myo 滑块(g) 导轨(g/m)
HRC25FN M3×6.5 P4 12 8 12.3 23.5 24.5 30.7 57.5 735 710 710 870 3020



台湾CPC线性滑轨HRC25FL潤滑方式及注意事項

      滑座與滑軌於第一次使用前必須先添加潤滑油加以保護,並避免接觸任何液態或固態污染物。

      在加注潤滑油時,滑座必須以一邊前後來回運動,一邊加油方式進行。

      一般微型線性滑軌潤滑方式可用手或自動潤滑方式直接對滑道做潤滑工作。

      CPC线性滑轨HRC25FL滑座於兩端尚有密閉式潤滑注油孔設計,可經由鋼珠循環時將潤滑油帶到軌道面。

      CPC线性滑轨HRC25FL表面必須經常保持目視時有油膜附著。

      再潤滑工作必須於潤滑油因腐蝕現象而導致變色前完成。

      用戶若有使用於無塵室之設計應用及耐酸鹼要求時,須事先提出。

      當CPC线性滑轨HRC25FL安裝方式不同於一般水平固定方定時,使用油潤滑時必須仔細考量使用條件。

      如果行程小於滑座鋼體的2倍或大於滑座鋼體的15倍,則必須縮短其潤滑間隔。
