优势特点：CPC直线导轨HRC35FN属于重载系列直线导轨，组合高度为48mm，滑块安装孔为62*82mm。嵌入式设计滑块钢体与框架，端盖及密封片之结合方式才嵌入式设计，不须使用螺丝固定，既省结合设计之空间。

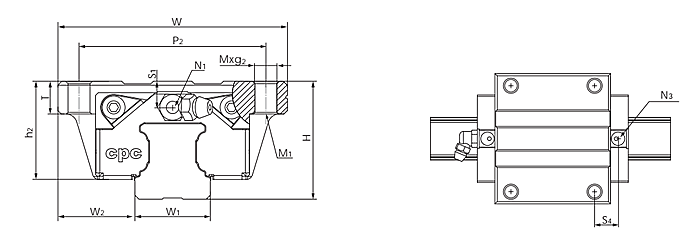

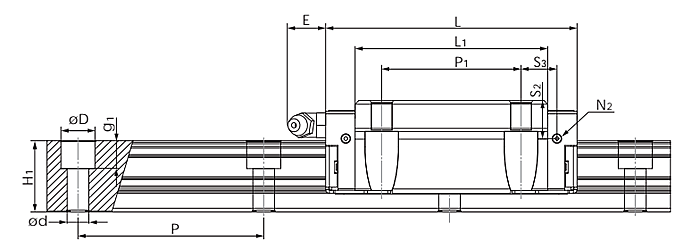

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC35FN | 48 | 33 | 34 | 32 | 80 | 14×9×12 | 100 | 111.2 | 86.2 | 40.4 | 62 | 82 | M10×15 | M8 | 16 | M6×10 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC35FN | M6×7 | P5 | 12 | 8 | 15 | 17.4 | 18.1 | 45.9 | 82.9 | 1700 | 1080 | 1080 | 1550 | 6790 |
台湾CPC直线滑轨HRC35FN在安装之前要做的五项准备
一、CPC直线滑轨HRC35FN机台水平的校正。要求：用两个等高量块和一大理石量尺放在安装基面上，放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。
二、CPC直线滑轨HRC35FN安装基面粗糙度，平面度，直线度以及外观的检查。要求：当水平调试好以后，必须用激光干涉仪测量出主直线导轨安装基面(我们通常以靠右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。粗糙度要求1.6，外观无铸造缺陷。
三、CPC直线滑轨HRC35FN安装基面与导轨侧基准安装面的倒角处理。要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安装不良或者会干涉滑块。
四、CPC直线滑轨安装基面锁紧螺纹孔的加工。要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm；为保证高精度的螺孔加工，要求选用数控设备定位加工。
四、CPC直线滑轨安装基面锁紧螺纹孔的加工。要求：确认安装螺孔的位置是否正确，各相连螺孔的中心距120mm大于0.1mm或小于0.1mm；为保证高精度的螺孔加工，要求选用数控设备定位加工。
五、开箱后直线导轨的检查。要求：检查直线导轨是否有合格证，有否碰伤或锈蚀，将防锈油清洗干净，清除装配表面的毛刺、撞击突起物及污物等。
