优势特点：CPC导轨滑块HRC35FL属于重载系列直线导轨，组合高度为48mm，滑块安装孔为62*82mm。CPC直线导轨具有互换性，可分别更换滑块或滑轨甚至是CPC直线导轨组，机台即可重新获得高精密度的导引。

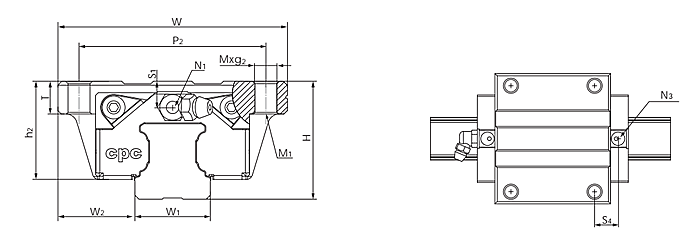

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC35FL | 48 | 33 | 34 | 32 | 80 | 14×9×12 | 100 | 136.6 | 111.6 | 40.4 | 62 | 82 | M10×15 | M8 | 16 | M6×10 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC35FL | M6×7 | P5 | 12 | 8 | 15 | 30.1 | 30.8 | 54.7 | 106.5 | 2185 | 1755 | 1755 | 2000 | 6790 |
台湾CPC直线导轨的分类
直线滚动导轨副一般由导轨、滑块、反向器、滚动体和保持器等组成，它是一种新型的作相对往复直线运动的滚动支承，能以滑块和导轨间的钢球滚动来代替直接的滑动接触，并且滚动体可以借助反向器在滚道和滑块内实现无限循环，具有结构简单、动静摩擦系数小、定位精度高、精度保持性好等优点。
CPC直线导轨又称精密滚动直线导轨副、滑轨、线性导轨、线性滑轨、滚动导轨，用于需要精确控制工作台行走平行度的直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
CPC直线滚动导轨的作用是用来支撑和引导运动部件，依靠导轨两侧两列或四列滚珠循环滚动带动工作台按给定的方向平稳移动做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
CPC导轨滑块HRC35FL属于重载系列直线导轨，组合高度为48mm，滑块安装孔为62*82mm。CPC直线导轨具有互换性，可分别更换滑块或滑轨甚至是CPC直线导轨组，机台即可重新获得高精密度的导引。
CPC导轨滑块HRC35FL属于重载系列直线导轨，组合高度为48mm，滑块安装孔为62*82mm。CPC直线导轨具有互换性，可分别更换滑块或滑轨甚至是CPC直线导轨组，机台即可重新获得高精密度的导引。
