优势特点：CPC线性滑轨HRC30ML属于重载系列直线导轨，组合高度为45mm，滑块安装孔为60*40mm。随着中国电力工业、数据通信业、城市轨道交通业、汽车业以及造船等行业规模的不断扩大，对直线导轨的需求也将迅速增长，未来直线导轨行业还有巨大的发展潜力。

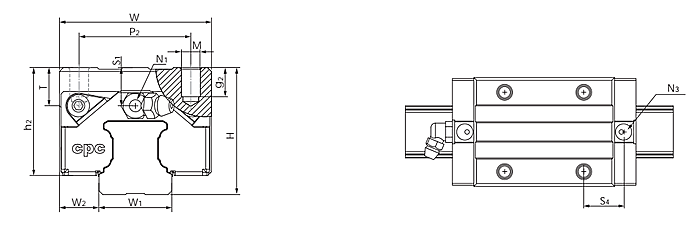

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC30ML | 45 | 16 | 28 | 27 | 80 | 14×9×12 | 60 | 118 | 94 | 38.4 | 60 | 40 | M8×12 | - | 12 | M6×8.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC30ML | M6×5 | P5 | 12 | 10.5 | 15 | 21.7 | 21.8 | 39.6 | 70.2 | 1105 | 905 | 905 | 1150 | 4380 |
手把手教你安装CPC导轨滑块HRC30ML的方法
导轨滑块就是我们平常称的直线导轨，台湾一般称为线性导轨或者是线性滑轨。那么这么精密的零件怎么安装呢？好安装吗？下面东莞创威达有限公司手把手教你安装CPC导轨滑块HRC30ML吧！
一、在安装之前必须要将机械安装面上的毛边、杂质、污物以及表面的划痕进行清除。
二、将滑轨轻轻地安置在床台上，轻拧紧装派配螺丝，使滑轨的基准面与安装面可以轻轻地靠紧。CPC导轨滑块HRC30ML两面都是基准面，不需要特殊的参考记号。
三、按照顺序把滑轨的定位螺丝拧紧，让轨道跟横向的安装面紧密的相接在一起。
四、使用扳手将装配的螺丝拧紧，拧的顺序是从中间开始向端部顺序的拧紧，这样安装会更加牢固。
五、用扭力扳手，按照规定的扭矩把滑轨的定位螺丝慢慢地拧紧。
其实安装CPC导轨滑块HRC30ML没有想象中的那么麻烦，只不过在安装中要小心、仔细，切记需要拧螺丝的地方一定要拧紧，这样使用时才能更安全。
