HRC重载导轨

HRC20MN

  • 产品品牌:台湾CPC
  • 产品型号:HRC20MN
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:395 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:CPC直线导轨HRC20MN属于重载系列直线导轨,组合高度为30mm,滑块安装孔为36*32mm。防尘设计,薄型底面密封及端面密封构成全密封防尘设计,可弹性搭配。

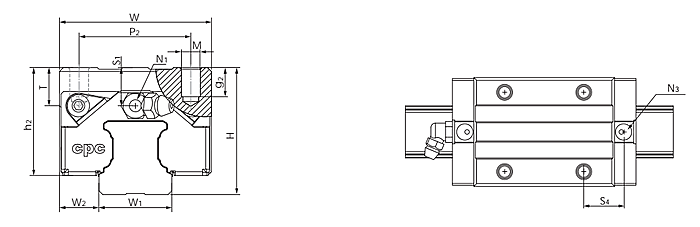

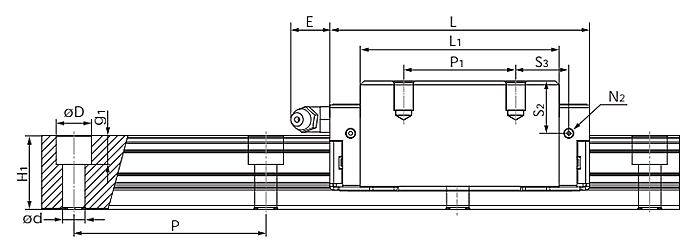

型号 组装尺寸 导轨尺寸(mm) 滑块尺寸(mm)
H W2 W1 H1 P D×d×g1 W L L1 h2 P1 P2 M×g2 M1  T  N1
HRC20MN 30 12 20 20 60 9.5×6×8.5 44 69 52 25 36 32 M5×8.5 - 8 M3×7.5
型号 滑块尺寸(mm) 额定负荷(KN) 静扭矩(Nm) 重量
N2 N3 E S1 S2 S3 S4 C Co Mro Mpo Myo 滑块(g) 导轨(g/m)
HRC20MN M3×5.5 P4 10 6 9.4 11 11.7 17.1 30.0 325 230 230 318 2280



台湾CPC线性导轨HRC20MN的特点

       磨耗少能长时间维持精度------传统的滑动导引,无可避免的会因油膜逆流作用造成平台运动精度不良,且因运动时润滑不充份,导致运行轨道接触面的磨损,严重影响精度。

       定位精度高------使用CPC线性导轨HRC20MN作为线性导引时,由于CPC线性导轨的摩擦方式为滚动摩擦,不仅摩擦系数降低至滑动导引的1/50,动摩擦力与静摩擦力的差距亦变得很小。

       适用高速运动且大幅降低机台所需驱动马力------由于CPC线性导轨HRC20MN移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。

       可同时承受上下左右方向的负荷------由于CPC线性导轨HRC20MN特殊的束制结构设计,可同时承受上、下、左、右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良。

       润滑构造简单------滑动导引若润滑不足,将会造成接触面金属直接摩擦损耗床台,而滑动导引要润滑充足并不容易,需要在床台适当的位置钻孔供油。CPC线性导轨则已在滑块上装置油嘴,可直接以注油枪打入油脂,亦可换上专用油管接头连接供油油管,以自动供油机润滑。

      组装容易并具互换性------CPC线性导轨HRC20MN具有互换性,可分别更换滑块或滑轨甚至是CPC线性导轨组,机台即可重新获得高精密度的引导。
