优势特点:CPC直线导轨HRC20ML属于重载系列直线导轨,组合高度为30mm,滑块安装孔为50*32mm,直线导轨主要是通过介质来进行运动的,由于它特殊的运动方式,它的作用却又是在减少摩擦力的。

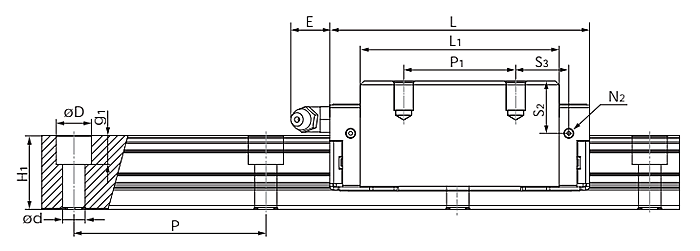

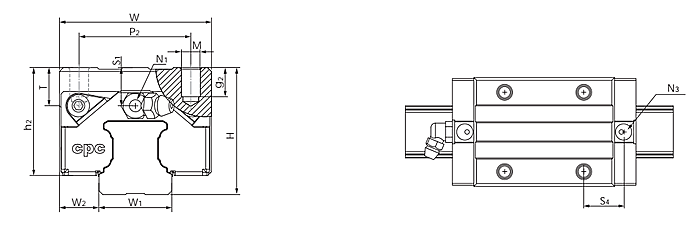

型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
HRC20ML | 30 | 12 | 20 | 20 | 60 | 9.5×6×8.5 | 44 | 87.2 | 70.2 | 25 | 50 | 32 | M5×8.5 | - | 8 | M3×7.5 |
型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
HRC20ML | M3×5.5 | P4 | 10 | 6 | 9.4 | 13.1 | 13.8 | 20.4 | 38.5 | 415 | 390 | 390 | 400 | 2280 |
台湾CPC滑轨滑块HRC20ML的五大优势:
新时代伴随着我国高新科技的创新发展,CPC滑轨滑块HRC20ML的技术渐渐的发展起来。其一般主要用于直线往复式运动场合下,同时拥有比直线轴承更高的负载特性,承担了一定的扭矩系数,能在高负载的情况下实现高精度的直线型运动。说到这里,滑轨滑块的优势又有哪些呢?让东莞创威达五金机电有限公司为大家讲解详情。
一、高速运行时噪音低:现如今CPC滑轨滑块HRC20ML基本已采用轴承式技术,市面上所采用的都是CPC高速直线导轨,镶嵌着双列式轴承,如此一来轴承也会完全的进行传动,不会因为轴承里滚珠循环而降低了其运行速度。选用这种技术能够得到最大的循环运动,大大的降低了噪音!
二、新型CPC导轨的抗磨损: 高速型的CPC滑轨滑块局部都是采用耐磨性能较强的高碳铬轴承钢,经过热处理和密度研磨后,其表面的硬度在达到60HRC左右,能够有效的延长了CPC导轨的寿命使用!
三、精度高容易拆卸:传统模式下的直线导轨间隙精度是非常难调整的,一旦长时间不保养就会产生老化现象,假设保养起来的话,在拆卸之后调整精度又显得困难复杂。现阶段新型的CPC直线导轨与滑块能够利用偏心螺母来调节间隙的精度。从而大大的降低了工作量,节省了时间!
四、组装简单配件通用:目前CPC滑轨滑块HRC20ML现已成为了规模化、标准化的配件,不但方便客户选择,在组装上也显得非常便捷。当然对于在可互换性能上也是不能够忽略的,滑块和导轨大家也可以分开寻找供应商,即便在日后后的使用过程中发生了磨损,也能够通过其他供货渠道进行配件处理,这个良好的互换性特点对于我们这些消费者倒是方便不少了。
五、成本低效益好: CPC滑轨滑块HRC20ML的内部结构设计简单,能够大批量的生产。并且这种导轨的轻量化,耐腐蚀性与互换性都达到了组装简便的特性,能够应用在各类数控机械设备上的传动元部件。另外成本上的控制,在价格方面存在着良好的竞争优势。
