HRC重载导轨

CPC重载导轨HRC系列

  • 产品品牌:台湾CPC
  • 产品型号:HRC重载导轨
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:1148 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:CPC直线导轨HRC系列优点: 1、磨耗少能长时间维持精度。 2、定位精度高。 3、适用高速运动且大幅降低机台所需驱动马力。 4、可同时承受上下左右方向的负荷。 5、润滑构造简单。 6、组装容易并具互换性。





CPC标准型滚珠直线导轨HRC系列采用O型排列四列式滚珠循环设计,滚珠轨道面与滚珠接触角为45度,可达到四方向等负荷之效果。CPC特别在设计上加强力臂Lo的长度,故在承受相同外力F时,有更高的Mr值以提高刚性及抗扭矩能力方面之表现。此外同机型滑座中选用较大尺寸的钢珠及较多钢珠数,在负荷能力的表现上更是多出竞争对手10%~30%充分展现高负荷、高扭矩、高刚性功能。

◆防尘设计

【内部密封片】
可有效阻挡异物从滑轨顶面进入滑座轨 道内。亦可保持润滑油(脂)于滑座内, 延长再润滑之周期。

【底面密封片】
可防止底面方向的异物进入 及润滑油脂外泄。全方位密封设计,减 少用油量、增长再润滑周期,提高寿命。

【端面密封片】
CPC的双唇式端面密封片可防止端面方向的异物进入及润滑油脂外泄,工程塑料材料之弹性塑料比起一般橡胶的耐磨能力优秀并具备抗油裂解特性。

双唇式的几何能将额外的摩擦力降至最低,目前提供「非接触式低阻力型密封片」、「接触式泛用型密封片」两种选择。






【接触式泛用型密封片(S)】
与滑轨表面直接接触,拥有更佳的防尘能力与润滑维持。如果使用环境长时间暴露于高粉尘、木屑...等中,cpc建议使用接触式泛用型密封片,但摩擦阻力会高于标准型密封片。

【非接触式低阻力型密封片(B)】
能够应用于大部分的场合。与滑轨微接触,故具备括刷片之功能及低摩擦阻力。

◆不锈钢加强片设计

◆环保与经济的润滑长期润滑间隔,最少润滑量

◆提供表面防锈处理

◆全方向注油孔

◆各方向同等负荷能力

◆高刚性结构

◆提供下锁式及上锁式滑轨

◆双唇式端面防尘片标准型及强效型

◆内藏式储油与供油系统设计
内藏式PU储油块设计,不增加滑座长度,可直接与各列滚珠接触;确保长期运行润滑效果,符合环保与降低保养成本。于短行程运行使用时,可展现极佳、有效之润滑。

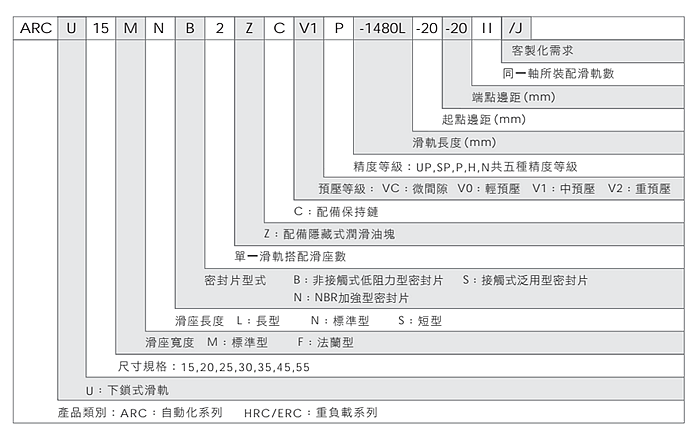

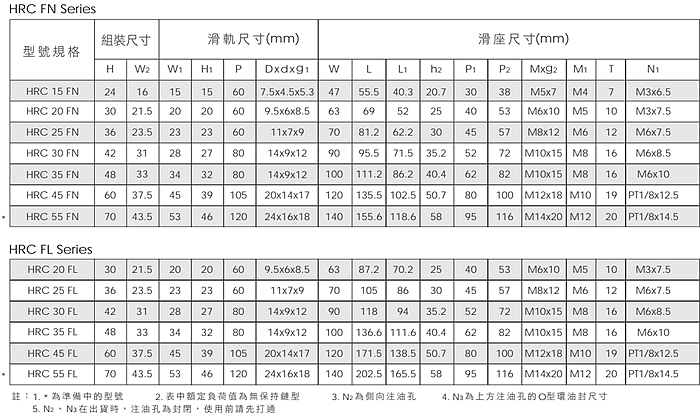

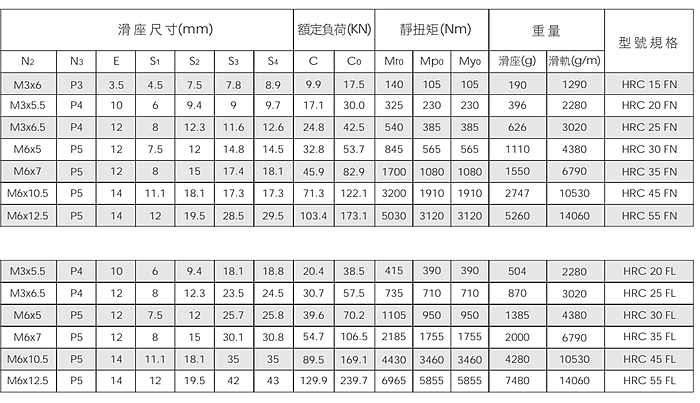

HRC15MN  HRC20MN  HRC25MN  HRC30MN  HRC35MN  HRC45MN  HRC55MN  HRC15M  HRC20ML HRC25ML  HRC30ML  HRC35ML  HRC45ML  HRC55ML  ERC25MS  ERC25MN  ERC25ML  HRC15FN HRC20FN  HRC25FN  HRC30FN  HRC35FN  HRC45FN  HRC55FN  HRC20FL  HRC25FL  HRC30FL HRC35FL HRC45FL  HRC55FL
