ARC直线导轨

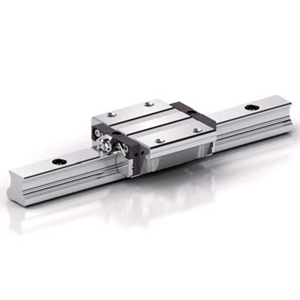

ARC20ML

  • 产品品牌:台湾CPC
  • 产品型号:ARC20ML
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:264 次
  • 在线客服:QQ交谈
  • 电话咨询:13537238390

产品介绍/参数

优势特点:CPC直线滑轨ARC20ML属于低组装系列直线导轨,组合高度为28mm,滑块安装孔为45*32mm。直线导轨主要是通过介质来进行运动的,由于它特殊的运动方式,它的作用却又是在减少摩擦力的。

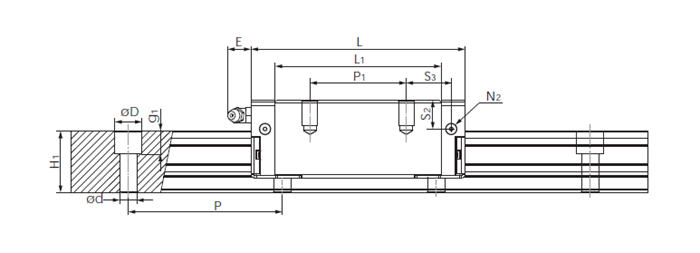

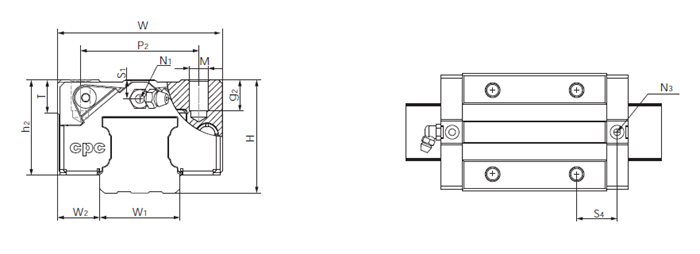

型号 组装尺寸 导轨尺寸(mm) 滑块尺寸(mm)
H W2 W1 H1 P D×d×g1 W L L1 h2 P1 P2 M×g2 M1  T  N1
ARC20ML 28 11 20 20 60 9.5×6×8.5 42 87.2 70.2 23 45 32 M5×7 - 8 M3×7.5
型号 滑块尺寸(mm) 额定负荷(KN) 静扭矩(Nm) 重量
N2 N3 E S1 S2 S3 S4 C Co Mro Mpo Myo 滑块(g) 导轨(g/m)
ARC20ML M3×5.5 P4 10 4 7.4 15.6 16.3 20.4 38.5 415 390 390 330 2280



如何检测台湾CPC直线滑轨ARC20ML防护罩的硬度

      CPC直线滑轨ARC20ML防护罩本身的属性直接影响加工的品质,其中硬度值是决定铸件加工的一项重要指标。

       1、布氏硬度:主要用来测定铸件、锻件、有色金属制件、热轧坯料及退火件的硬度,测定范围≯HB450。

       2、洛氏硬度:HRA主要用于高硬度试件,测定硬度高于HRC67以上的材料和表面硬度,如硬质合金、氮化钢等,测定范围HRA>70。HRC主要用于钢制件(如碳钢、工具钢、合金钢等)淬火或回火后的硬度测定,测定范围HRC20~67。

       3、维氏硬度:用来测定薄件和导轨防护罩的硬度,也可用来测定渗碳、氰化、氮化等表面硬化机床铸件的硬度。

       CPC直线滑轨ARC20ML属于低组装系列直线导轨,组合高度为28mm,滑块安装孔为45*32mm。直线导轨主要是通过介质来进行运动的,由于它特殊的运动方式,它的作用却又是在减少摩擦力的。
