CPC直线导轨的安装

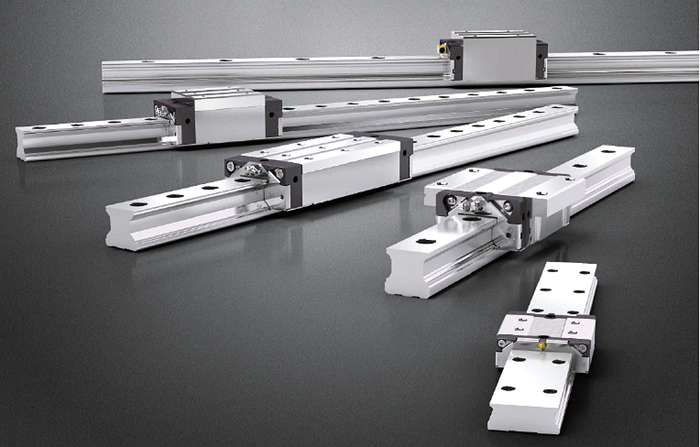

   直线导轨与平面导轨一样，有两个基本元件;一个作为导向的为固定元件，另一个是移动元件。由于直线导轨是标准部件，对机床制造厂来说，唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。

   用两个等高量块和一大理石量尺放在安装基面上，放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。直线导轨安装基面粗糙度，平面度，直线度以及外观的检查。

   当水平调试好以后，必须用激光干涉仪测量出主直线导轨安装基面，我们通常以靠近右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。粗糙度要求1.6，外观无铸造缺陷。

   直线导轨安装基面与导轨侧基准安装面的倒角处理。要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安裝不良或者会干涉滑块。

   导轨工作台是装有两条滚动直线导轨，每条导轨上有两个滑块，以保证移动的稳定性。校直的两个目标:一．基准导轨达的直线度误差达在到规定范围内； 二．两条导轨之间的平行度误差达到规定值。

   CCD有正反两种安装，当CCD正装时，测量系统给出的计算结果才与实际相符。如果反装，则结果与实际方向相反，在修整导轨直线度时要特别注意。视频窗口的坐标是以向右为X轴正向，向下为Y轴正向，原点在视频窗口的中心。状态栏（右下角）中的中心坐标既是图像中心在视频窗口中的坐标值，单位为像素。
